一、 产品概述
MD-M400 马达保护器是由我公司设计和研发生产的新一代全功能电动机控制器。保护器基于数字信号处理器(DSP)技术，采用分体式模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端 MCC 柜和 1/4 模数及以上各种抽屉柜中可直接安装使用。
保护器符合以下标准中的相关要求：
GB/T14048.1 低压开关设备和控制设备总则
GB14048.4 低压开关设备和控制设备低压机电式接触器和电机起动器
GB/T17626.2 静电放电抗扰度试验
GB/T17626.3 射频电磁场辐射抗扰度试验
GB/T17626.4 电快速瞬变脉冲群抗扰度试验
GB/T17626.5 浪涌(冲击)抗扰度试验
二、技术指标
2.1 环境条件
工作温度： -20℃～+55℃
贮存温度： -25℃～+70℃
相对湿度： 相对湿度为 95%且表面无凝露
海拔高度： 可达 3000m
2.2 绝缘性能
绝缘电阻： 电源回路、交流回路、开出回路、开入回路、外壳相互之间用开路电压 500V 的兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于 100MΩ
介质强度： 在正常试验大气条件下，电源回路、交流回路、
开出回路、外壳相互之间能承受频率 50Hz，电压 2kV，历时 1 分钟的工频耐压试验而无闪络击穿现象
冲击电压： 在正常试验大气条件下，电源回路、交流回路、开出回路、外壳相互之间能承受 1.2/50µs 的标准雷电波短时冲击电压试验，开路试验电压 4kV
湿热性能： 耐湿热性能符合 GB7261
2.3 电磁兼容性
脉冲群干扰： 能承受 GB/T14598.13（idt IEC60255-22-1）规定的 1MHz 和 100kHz 脉冲群干扰试验（第一半波电压幅值共模为2.5kV，差模为 1kV）。
静电放电干扰： 能承受 GB/T 14598.14（idt IEC60255-22-2）规定的Ⅳ级（接触放电 8kV）静电放电干扰试验。
辐射电磁场干扰：能承受 GB/T 14598.9 （idt IEC60255-22-3）规定的Ⅲ级（10V/m）的辐射电磁场干扰试验。
快速瞬变干扰： 能承受 GB/T 14598.10（idt IEC60255-22-4）规定的Ⅳ级的快速瞬变干扰试验。
2.4 额定参数
工作电源： DC 110V～340V 或 AC 85～264V 两用
开入电源： DC220V/110V/48/24V、AC220V/110V（订货注明）
交流电流： 5A 或 1A（用户配置一次 CT）；或同电动机一次
额定电流（用户未配置一次 CT 且电动机额定电流不大于 225A）
交流电压： 100/ V 或 100V、380/ V 或 380V（订货注明）
额定频率： 50Hz 或 60Hz（订货注明）
2.5 主要技术指标
2.5.1 功率消耗：
装置电源: 正常工作不大于 3W，动作时不大于 8W
交流电压回路: 不大于 0.2VA/相
交流电流回路: 不大于 0.5VA/相
2.5.2 采样回路精确工作范围：
电压： (0.05～1.2)Un
保护电流： (0.1～10.0)In
测量电流： (0.05～2.0)In
频率： 45～55Hz (额定 50Hz 时)
55～65Hz (额定 60Hz 时)
2.5.3 保护动作值误差
电流动作值： 不超过±5％
电压动作值： 不超过±2.5％
延时动作值： 不超过±40ms 或 3％
事件记录分辨率： ≤ 1ms
2.5.4 测量精度
电流、电压： 0.2 级（额定）
功率： 0.5 级（额定）
频率： 不超过±0.02Hz
积分电度： 1.0 级（额定）
2.5.5 过载能力
交流电流回路： 2 倍额定电流下连续工作
20 倍额定电流下允许 10s
40 倍额定电流下允许 2s
交流电压回路： 1.5 倍额定电压下连续工作
2.6 机械性能
振动： 装置能承受 GB/T 11287（idt IEC60255-21-1）规定的 I 级振动响应和振动耐受试验。
冲击和碰撞： 装置能承受 GB/T 14537（idt IEC60255-21-2）规定的 I 级冲击响应和冲击耐受试验，以及 I 级碰撞试验。
2.7 安装方式
保护器主机： 标准 35mm 导轨或直接螺丝固定
显示器： 嵌入式安装
CT 模块： 标准 35mm 导轨或直接螺丝固定
2.8 CT 模块
保护器带有配套分体式 CT 模块，该模块通过电缆与主机的互感器接口连接。CT 模块采用直接穿心方式引入电流。安装时应特别注意穿心电缆电流方向与模块上标示方向一致。

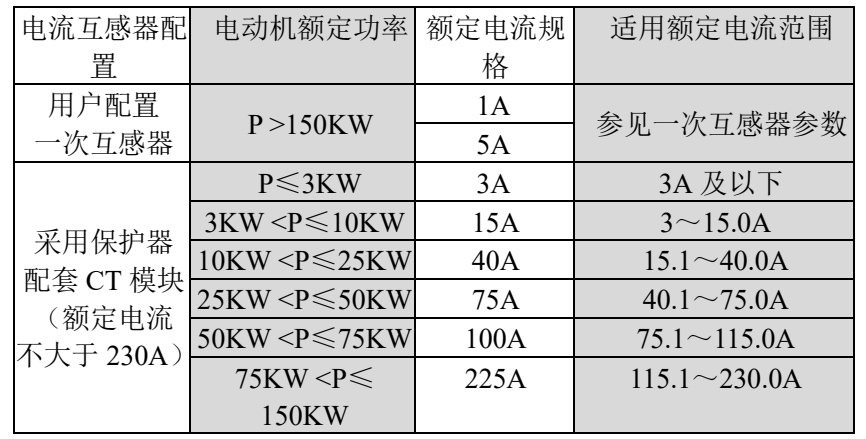

CT 模块对应电动机额定功率（额定电流）大小有以下规格：
