MD-TOC变压器油色谱在线监测装置

一、产品概述

变压器油色谱在线监测装置实现了对变压器油样的气相色谱精细分析，具有测量准确、分析快速、实时监控等特点，该监测系统主要是用来测量和分析油浸式电力设备绝缘油中所含微量故障气体情况，能够实时捕捉变压器设备可能存在的潜在性故障信息，确保变压器设备可靠运行,更重要的是能为此类设备的状态检修提供可靠的数据依据。

二、系统组成

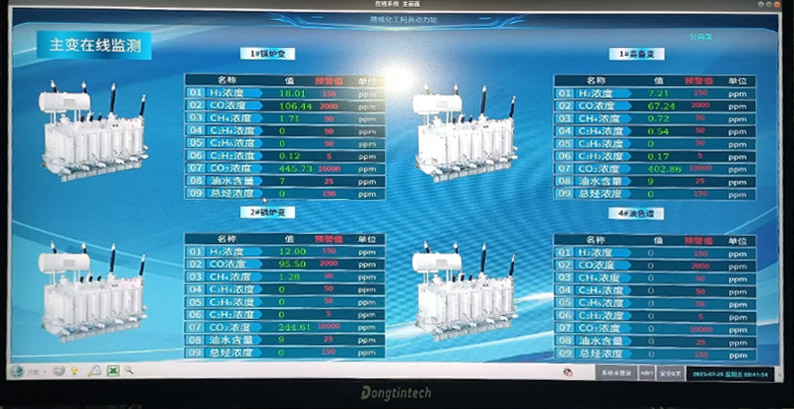

新型变压器油色谱在线监测装置的组成分为三部分：变压器油中气体在线监测装置（简称装置）+后台监控系统+电缆等连接部件。

变压器油色谱在线监测装置是集控制、测量分析技术于一体的精密分析设备。整个系统分为油气分离，混合气体分离，数据分析处理，远程传输控制四大部分。设备可以测量反映变压器故障信息的七种特征气体——氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2），还可以根据客户的需要增加微水的监测。
